Заклепка вытяжная Al-St увеличенная головка DIN 7337
Применяется для соединения, скрепления различных, как правило, листовых материалов между собой, когда доступ имеется с одной стороны. Монтаж производится с помощью заклепочников.
Тело заклепки изготавливается из алюминиевого сплава (AlA), сердечник - из стали (St) c номинальным диаметром, d, от 3,2 мм до 5,0 мм.

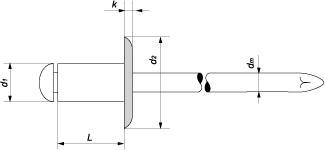

DIN 7337:
Параметры заклепки | Диаметр заклепки, d1 | ||||
---|---|---|---|---|---|
3,2 | 4,0 | 4,8 | 5,0 | ||
Диаметр буртика, d2 | 9,5 | 12,0 | 11,0/14,0/16,0 | 11,0/14,0/16,0 | |
Высота буртика, k | 1,3 | 1,6 | 1,8 | 1,8 | |
Диаметр стержня, dm | 2,00-2,05 | 2,45-2,65 | 2,95-3,30 | 2,95-3,30 | |
Длины заклепок, L | минимум | 6 | 6 | 8 | 8 |
максимум | 16 | 20 | 25 | 30 |
Все размерные параметры в таблице указаны в мм.
Максимальная толщина соединяемого материала и диаметр отверстия под вытяжную заклепку DIN 7337 определяются по формулам:
- Emax = L – d1, где:
Emax — максимальная толщина соединяемого материала;
L — длина заклепки;
d1— диаметр заклепки.
- dотв = d1 + 0,1 мм, где:
dотв — диаметр отверстия под вытяжную заклепку;
d1 — диаметр заклепки.
Параметры заклепки | Толщина скрепляемых материалов в зависимости от диаметров заклепки (d1) и буртика (d2), мин.-макс, мм | |||||
---|---|---|---|---|---|---|
3,2(d2-9,5) | 4,0(d2-12) | 4,8(d2-16) | 5,0(d2-11) | 5,0(d2-14) | ||
Длины заклепок, L | 6 | 1,5-2,8 | 1,5-2,0 | - | - | - |
8 | 3,0-4,8 | 3,0-4,0 | 2,0-3,2 | 2,5-4,0 | 2,5-4,0 | |
10 | 5,0-6,8 | 5,0-6,0 | 4,0-5,2 | 4,0-6,0 | 4,0-6,0 | |
12 | 6,5-8,8 | 6,5-8,0 | 6,0-7,2 | 6,0-7,0 | 6,0-7,0 | |
14 | - | - | - | 7,0-9,0 | 7,0-9,0 | |
16 | 8,5-12,8 | 8,5-12,0 | 8,0-11,2 | 9,0-11,0 | 9,0-11,0 | |
18 | - | - | - | 11,0-13,0 | 11,0-13,0 | |
20 | - | 12,5-16,0 | 12,0-15,2 | 13,0-15,0 | 13,0-15,0 | |
25 | - | - | 15,0-20,2 | 15,0-20,0 | 15,0-20,0 | |
30 | - | - | - | 20,0-25,0 | 20,0-25,0 | |
Усилие на срез, Н | 720 | 1400* | 2000 | 2000 | 2000 | |
Усилие на растяжение, Н | 950 | 2000* | 2700 | 2800 | 2800 |
*Для вытяжных заклепок с диаметром (d1) 4мм, диаметром буртика d2 12мм и длиной (L) > 14мм:
- Усилие на срез — 1000 Н;
- Усилие на растяжение — 1200Н.
Несоответствие диаметров отверстий размерам, указанным в таблице, может привести к трудностям в сборке и/или к уменьшению нагрузок на срез и вырыв. При необходимости, для облегчения выравнивания, только верхняя деталь может иметь отверстие больше.
Качество работы
Заклепки не должны иметь заусенцев и опасных дефектов и должны иметь головки и сердечники правильной формы. После установки заклепки не будут проявлять признаков растрескивания при рассмотрении с 5-кратным увеличением.
