Гайка высокая высокопрочная
Применение: машиностроение, автомобильная промышленность, строительство.
Материал: сталь.
Покрытие: оксидирование, фосфатирование, гальваническое цинкование.
Аналоги ГОСТ: ГОСТ 15523-70.
Аналоги (ISO, DIN, EN ISO):
Стандарт |
Наименование |
Примечание |
---|---|---|
DIN 6331 |
Гайка шестигранная высокая (H = 1,5d) с шестигранным буртиком |
Наличие буртика. |

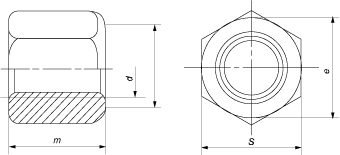

DIN 6330:
Параметры гайки |
Номинальный диаметр резьбы d |
||||||||||
M6 |
M8 |
M10 |
M12 |
M16 |
М20 |
М24 |
М30 |
М36 |
М42 |
М48 |
|
Диаметр, d1 |
7 |
9 |
11,5 |
14 |
18 |
22 |
26 |
32 |
38 |
44 |
52 |
Высота гайки, m |
9 |
12 |
15 |
18 |
24 |
30 |
36 |
45 |
54 |
63 |
72 |
Диаметр описанной окружности e, не менее |
11,05 |
14,38 |
17,77 |
20,03 |
26,75 |
33,53 |
39,98 |
51,28 |
61,31 |
72,61 |
83,91 |
Размер под ключ, S |
10 |
13 |
16 |
18 |
24 |
30 |
36 |
46 |
55 |
65 |
75 |
