Дюбель Expandet SUPER Long удлиненный нейлоновый
Expandet Super удлиненный обеспечивает широкий диапазон использования для крепления сантехники, светильников, электротехнических материалов в пористые материалы, такие как пустотелый кирпич, газобетон, легкие блоки и др.
- Преимущества:
Сквозное крепление.
Возможность установки в пористые материалы.
Компактность внешней части крепежа. - Материалы:
Expandet Super дюбель удлиненный.
Expandet Super дюбель удлиненный изготовлен из нейлона (PA6).
Диапазон рабочих температур: от -40°С до +80°С.

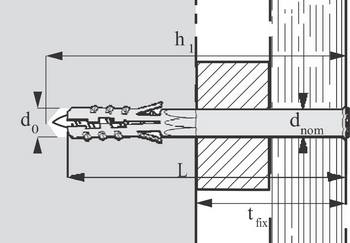

Тип | Размеры | Установка | Рекомендуемые нагрузки | ||||||
dnom | L | dscr | d0 | h1 | Nрек | Vрек | Nрек | Vрек | |
Super дюбель фасадный |
Наружный диаметр дюбеля, мм |
Длина дюбеля, мм |
Диаметр шурупа мм |
Диаметр сверла, мм |
Глубина отверстия (min), мм |
Газобетон PP4 | Пустотелый кирпич 22 N/mm2 | ||
Рекомендуемая нагрузка (на вырыв), kN |
Рекомендуемая нагрузка (на срез), kN |
Рекомендуемая нагрузка (на вырыв), kN |
Рекомендуемая нагрузка (на срез), kN |
||||||
6x55 | 6 | 55 | 4 - 5 | 6 | 65 | 0,24 | 0,49 | 0,25 | 0,20 |
8x65 | 8 | 65 | 6 | 8 | 75 | 0,53 | 0,70 | 0,80 | 0,68 |
10x80 | 10 | 80 | 8 | 10 | 90 | 0,72 | 0,82 | 1.3 | 0,91 |
12x95 | 12 | 95 | 10 | 12 | 105 | 0,98 | 1,14 | 1.7 | 1.15 |
Расчетные нагрузки действительны для одиночного дюбеля в газобетоне на расстоянии не менее 100 мм от соседнего с рекомендуемым шурупом.
- PP2: плотность 375 кг/мм3 при прочности на сжатие 2 Н / мм2
- PP4: плотность 535 кг/мм3 при прочности на сжатие 4 Н / мм2
Коэффициент безопасности по материалу (уm) включен. Коэффициент безопасности по работе (уf ) должен использоваться в соответствии с национальными строительными нормами и правилами. Рекомендуемый коэффициент безопасности по работе - минимум 1,5.
1kN=100кг
Промежуточное расстояние между соседними дюбелями или расстояние до края основания рекомендуется не менее100 мм. Если рекомендованные расстояния до канта или промежуточные расстояния не соблюдаются, то уменьшаются несущие способности.
Не рекомендуется крепления на трех верхних рядах кирпичей. Рекомендуемое расстояние до канта - больше 250 мм.
Не рекомендуется использовать больше одного дюбеля на один кирпич.
