Анкер SLR двухраспорный
Анкер SLR двухраспорный оцинкованный
Двухраспорные клиновые анкеры для больших и средних нагрузок

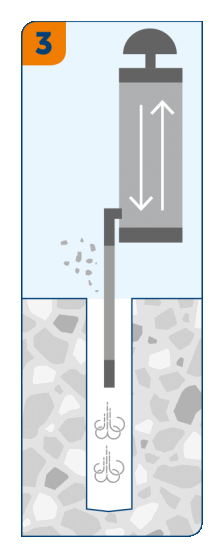

- Анкер с контролируемым моментом затяжки для предустановки, сквозного и дистанционного монтажа.
- При затягивании распорные гильзы расширяются, создавая двойной фрикционный зажим со стенками отверстия.
- Оцинкованный - для сухих помещений и временных креплений на улице. Антикоррозионная защита согласно норме PN-82/Н-97005.
Технические характеристики
| Характеристики: | Aнкер двухраспорный |
|---|---|
| Материал: | Сталь оцинкованная |
| Подходящие условия: | Сухие помещения |
Применение
- Стальные конструкции
- Крепление трубопроводов
- Ограждения
- Столбы
- Полки
- Лестницы
Материал основания
Подходит для
- Бетон без нарушений и трещин класса В15 или выше
- Природный камень
- Полнотелый глиняный кирпич
SLR Вид товара
| Тип | Размеры (мм) |
Момент затяжки Нм. |
max нагрузка, кН |
|||
|---|---|---|---|---|---|---|

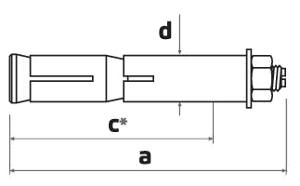

| a | d | c* | изгиб | вырывание | ||
| М6 | 100, 120, 150, 180 | 10 | 70 | 15 | 3,0 | 3,0 |
| М8 |
100, 120, 150, 180 210, 230, 250, 300 350, 400, 450, 500 |
12 | 80 | 30 | 7,0 | 5,5 |
| М10 |
100, 120, 150, 180
210, 230, 250, 380
300,350, 400, 450
500
|
14 | 100 | 60 | 15,5 | 10,0 |
| М12 |
100, 120, 140, 160
180, 210, 240, 260
280, 300, 350, 400
450, 500
|
18 | 110 | 90 | 28,0 | 14,0 |
| М14 |
120, 140, 160, 180
200, 250, 300, 350
400, 450, 500
|
20 | 100 | 130 | 41,0 | 17,0 |
| М16 |
120, 140, 160, 180
210, 250, 300, 350
400, 450, 500
|
24 | 130 | 150 | 55,0 | 20,0 |
| М20 |
160, 180, 200, 250
300, 350, 400, 450
500
|
28 | 150 | 200 | 96,0 | 30,0 |
| М22 |
160, 180, 200, 250
300, 350, 400, 450
500
|
30 | 170 | 200 | 122,0 | 40,0 |
| Размер анкера | М6 | М8 | М10 | М12 | М16 | М20 |
|---|---|---|---|---|---|---|
| Допустимая нагрузка на вырывание (бетон B15), кг | 300 | 550 | 1000 | 1400 | 2000 | 3000 |
| Допустимая нагрузка на срез (бетон B15), кг | 310 | 700 | 1550 | 2800 | 5500 | 9600 |
| Представленные нагрузки соотносимы к анкерам данного диаметра длиной от: ,мм | 100 | 100 | 100 | 120 | 140 | 160 |
| Минимальная межосевая расстановка анкеров, мм | 160 | 190 | 200 | 210 | 350 | 420 |
| минимальное расстояние от края основания, мм | 120 | 140 | 150 | 160 | 270 | 320 |
| Минимальная толщина основания из бетона, мм | 150 | 170 | 180 | 200 | 250 | 300 |
| Докручивающий момент, Нм | 25 | 40 | 100 | |||
| Размер ключа, мм | 10 | 13 | 17 | 19 | 24 | 30 |
| Диаметр отверстия в закрепляемом элементе, мм | 12 | 14 | 16 | 20 | 27 | 31 |
