A-WS Винт конструкционный для дерева
Винт конструкционный для дерева A-WS профессиональный

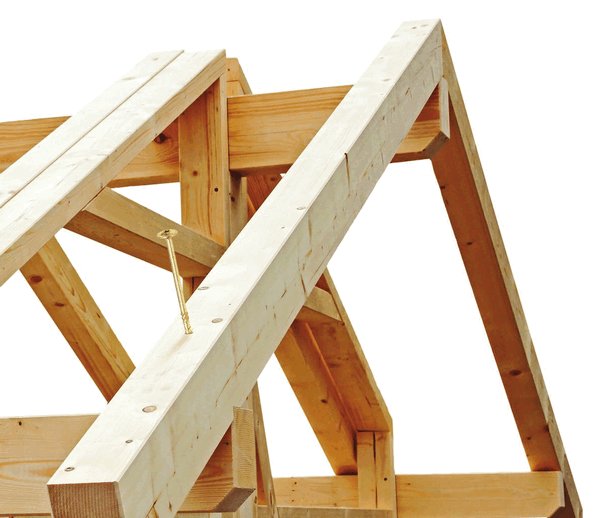

Саморезы для дерева A-WS предназначены для крепления несущих деревянных конструкций, стропил, балок, каркасов и других силовых опор.
Винты для деревянных конструкций в двух исполнениях:
- артикул: 67052

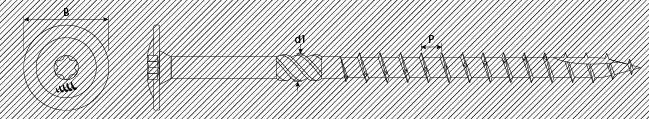

с полукруглой головкой с прессшайбой (тарельчатая головка или подкладочная)
- артикул: 87052

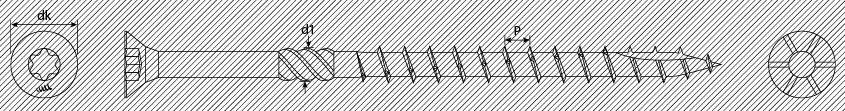

с потайной головкой с зенкерными ребрами для самоутапливания.
Конструкционные винты нового поколения. Винт 67052 с полукруглой головкой увеличенной площади может эффективно распределять возникающие напряжения по большей площади основания крепежного узла и создавать необходимую герметичность.
Винт 87052 имеет потайную головку с зенкующими ребрами на обратной стороне. Зенкеры облегчают монтаж, позволяя скрыть потайную головку в деревянном основании.
Для многих работ на деревянных конструкциях, подвергающихся очень большим нагрузкам , необходимо использовать винты, способные выдерживать нагрузки, которые превышают нормальные.
Конструкционные саморезы изготавливаются из закаленной стали C10B21, что делает их незаменимыми для выполнения работ с деревянными конструкциями тентов, павильонов, киосков,мебели или других деревянных сооружений больших размеров, несущих большую нагрузку.
- Преимущества:
Оребрение стержня самореза рассверливает прикрепляемую деталь, тем самым снижает трение на стержне шурупа, уменьшая момент закручивания и создает ненапряженное соединение деталей.
Уникальная форма острия шурупа препятствует расщеплению древесины при заворачивании.
Специальные проточки не резьбе способствуют более эффективному отведению стружки при монтаже.
Надежный быстрый монтаж позволяет осуществить современный удобный шлиц "звездочка" Tx40.
Маркировка размеров самореза на головке позволяет легко определится с размером винта при отсутствии упаковки. - Материалы:
Конструкционные винты A-WS выполнены из закаленной стали C10B21.
Твердость поверхности HV 420-500.
Твердость сердцевины HV 300-390.
Конструкционные винты A-WS оцинкованы с желтым пассивированием с использованием трехвалентного хрома Cr3 толщиной 3µm.
В соответствии со всеми директивами европейского сообщества, направленными на охрану здоровья и окружающей среды использование шестивалентного хрома запрещено. Применение Cr3 позволяет выполнять все нормы Европейского союза и директивы RoHS при полном сохранении качества покрытия и отказе от токсичного CrⅥ.
| Тип | Размеры | Упаковка | |||
| A-WS | D | Lрез | d1 | P | Коробка |
| A-WS Винт кострукционный |
Диаметр головки,мм |
Длина резьбы,мм |
Диаметр оребрения стержня, мм |
Шаг резьбы, мм |
Количество, шт |
| потай 8x140 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x150 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x160 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x180 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x200 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x150 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x220 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x150 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x240 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x250 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x260 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x280 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x300 | 14,5 | 80 | 7 | ~5.5 | 100 |
| потай 8x320 | 14,5 | 80 | 7 | ~5.5 | 50 |
| потай 8x340 | 14,5 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x140 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x160 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x180 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x200 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x220 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x240 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x260 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x280 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x300 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x320 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x340 | 22 | 80 | 7 | ~5.5 | 50 |
| тарельчатая 8x360 | 22 | 80 | 7 | ~5.5 | 50 |
Рекомендуемый крутящий момент 25 Н*м
1кН=100кг
| Нагрузка | Обозначение | Ø 8 |
| Для древесины класса C24 | ||
| Прочность на вырыв (поперек волокон) | fax,k [Н/мм2] | 17,07 |
| Прочность на вырыв (вдоль волокон) | fax,k [Н/мм2] | 10,14 |
| Прочность на вырыв головки | fhead,k [Н/мм2] | 24,36 |
| Прочность растяжение | ftens,k [кН] | 19,78 |
| Прочность на скручивание | ftor,k [Нм] | 26,68 |
| Момент вкручивания | Rtor,k [Нм] | 7,81 |
| Момент излома | My,k [Нмм] | 33429 |
Данные винты для дерева снабжены сертификатом ETA 16/0381, сертификатом соответствия ЕС EN 14592, сертификатом Трентского университета и сертификатом соответствия ГОСТ Р, который позволяет поставлять их на территорию России, а гальванизирование соответствует нормам, закрепленным Директивой ЕС об ограничении содержания вредных веществ.
