Развертки по металлу

Развертки по металлу — это специальные высокоточные инструменты, предназначенные для доводки отверстий после таких предварительных операций, как зенкерование, растачивание и сверление. Цель — достичь требуемых показателей точности и шероховатости.

Использование разверток по металлу позволяет получить отверстия с очень высокими:

1. точностью (квалитет — 6–9);
2. шероховатостью (0,32–1,25 мкм).

С применением разверток можно обрабатывать цилиндрические, конусообразные (различных форм) и ступенчатые отверстия.

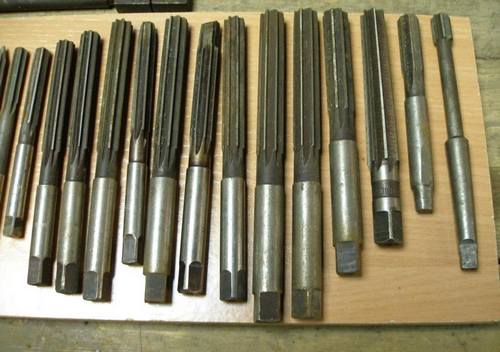

Фотография №1: развертки по металлу

Конструкция разверток по металлу

Все развертки по металлу состоят из трех конструктивных элементов.

1. Рабочая часть (имеет заборную и калибрующую части).
2. Шейка.
3. Хвостовик.

Изображение №1: конструкция разверток по металлу

На рабочих частях разверток по металлу имеются режущие кромки. Их количество всегда четное (6–16). Кромки могут быть прямыми или спиральными.

Фотография №2: прямые и спиральные режущие кромки

Рабочая часть имеет заборную и калибрующую области.

1. Первая имеет конусный уклон. Именно она производит снятие металла.
2. Калибрующая часть обычно прямая. Она придает отверстиям нужные параметры.

Шейка нужна для выхода развертки после затачивания инструмента, а хвостовик — для закрепления.

Принцип развертывания отверстий

Оно производится сразу же после сверления, растачивания или зенкерования. При подаче развертка контактирует с заготовкой заборной областью рабочей части и снимает припуск.

Далее отверстие приобретает нужные параметры за счет работы калибрующей части. На ее заднем конце имеется обратный конус. Он нужен для того, чтобы развертка при выходе из детали не повредила отверстие.

При развертывании обычно используют три развертки (обдирочную, промежуточную и чистовую).

Основные виды разверток по металлу и их применение

Существуют три основные разновидности разверток по металлу.

1.      Цилиндрические. Предназначены для обработки прямых цилиндрических отверстий.

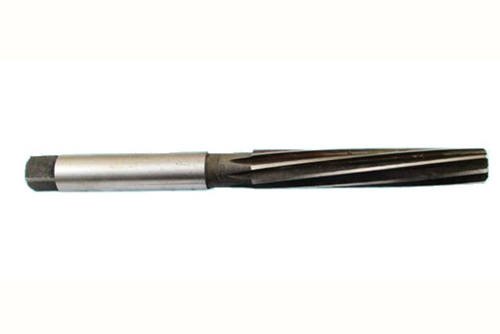

Фотография №3: цилиндрическая развертка по металлу

2.      Конические. После обработки этими развертками отверстия приобретают конусные формы.

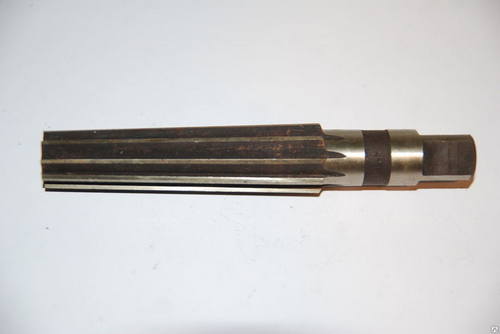

Фотография №4: коническая развертка по металлу

3.      Ступенчатые. Их используют гораздо реже. Развертки этого типа имеют коническую форму, но скос идет не плавно, а ступеньками. Такие развертки предназначены для обработки отверстий в тонком листовом металле.

Фотография №5: ступенчатая развертка по металлу

Как пользоваться ручными, механическими, регулируемыми и разжимными развертками

Рассмотрим особенности инструментов.

Как пользоваться ручными развертками

Ручные развертки по металлу изготавливаются по ГОСТу 7722-77. Размерный ряд — 3–58 мм. Шаги могут варьироваться.

При выборе ручных разверток по металлу мастера обращают внимание на следующие параметры.

1. Габариты инструмента.
2. Количество зубьев.
3. Равномерность их распределения.
4. Тип режущей части.
5. Профиль канавок.
6. Тип зажимной части.

Развертывание отверстий ручным инструментом производится при помощи воротка. Для его закрепления на конце хвостовика имеется специальный паз. Обычно все происходит по такой схеме.

1. Выполняются разметка и накернивание.
2. Отверстие высверливается.
3. Развертка закрепляется в воротке, смазывается и вставляется в отверстие.
4. Для его развертывания инструмент вращают по часовой стрелке.
5. Финальный этап — проверка параметров отверстия при помощи калибра.

Изображение №2: развертывание отверстий ручной разверткой

Расскажем о важных особенностях.

1. Ручные развертки очень эффективны. Режущие зубья имеют острые грани по всей длине.
2. Диаметры передних поверхностей рабочих частей уменьшены. Инструменты легко входят в заранее подготовленные отверстия нужных диаметров.
3. При увеличении количества режущих кромок повышается качество обрабатываемых отверстий.
4. Развертывать отверстия необходимо плавно. Не ускоряйтесь даже при легком ходе. Избегайте рывков.
5. В обратную сторону развертку вращать нельзя. Это приводит к поломке режущих кромок, а также к появлению задиров в отверстиях.

Как пользоваться машинными развертками

Машинные развертки закрепляют в патронах токарных, сверлильных и фрезерных станков. Эти инструменты имеют короткие рабочие части с крутыми углами передних кромок (до 45°). Машинное развертывание существенно повышает производительность труда.

Для обработки отверстия нужно закрепить развертку, добавить СОЖ и совместить оси. Далее необходимо задать нужную скорость вращения и запустить оборудование.

Машинные развертки и их применение имеют следующие особенности.

1. Инструменты имеют большое количество режущих кромок. Качество получаемых отверстий находится на очень высоком уровне.
2. Машинное развертывание требует компенсации биения шпинделя. Для устранения этого негативного фактора служат шарнирные оправки.

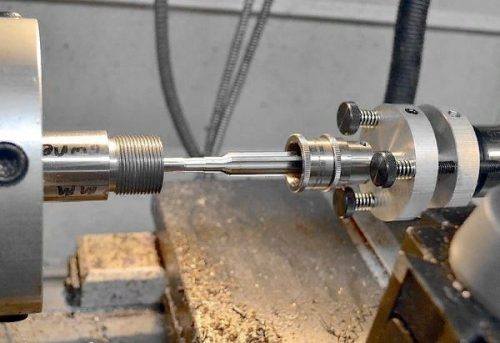

Фотография №6: машинное развертывание

3. Обработка производится на высоких скоростях. Машинные развертки имеют повышенную износостойкость.
4. Развертка позиционируется точно. За счет этого инструмент плавно входит в отверстие. На все зубья оказывается одинаковой давление. Это значительно повышает точность и минимизирует биение.
5. Скорость при развертывании меньше, чем при сверлении, примерно в 2–3 раза. Инструменты не перегреваются.
6. Машинное развертывание требует использования значительного количества смазывающе-охлаждающей жидкости.

Как пользоваться регулируемыми развертками

Регулируемые развертки позволяют изменять наружные диаметры режущих частей под конкретные диаметры отверстий. Это особенно полезно при обработке отверстий с дробными диаметрами.

При помощи небольших регулируемых разверток можно изменять диаметр в пределах до 1 мм. У крупногабаритных инструментов диапазоны настройки расширяются. Диаметры можно варьировать в пределах до 3 мм.

Фотография №7: регулируемая развертка по металлу

Регулируемые развертки используют так же, как и обычные. Основное отличие заключается в том, что инструменты этого типа оснащают сменными ножами, которые надежно фиксируются клиновыми вставками с накладками. Настройка производится при помощи контргайки. При затягивании диаметр обработки увеличивается, а при ослаблении — уменьшается. После настройки диаметр выверяется при помощи штангенциркуля и микрометра.

Как пользоваться разжимными развертками

Их еще называют раздвижными.

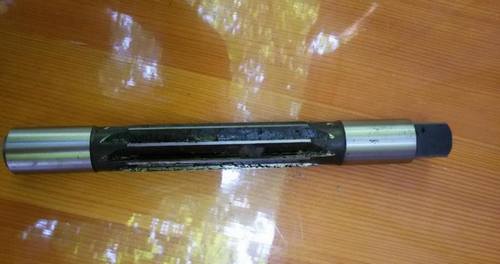

Фотография №8: разжимная развертка по металлу

Внутри такой развертки есть шарик и винт. При его закручивании шарик перемещается и распирает грани инструмента. Диаметр немного увеличивается. Использование разжимных разверток позволяет увеличивать диаметры обработки на 0,15–0,5 мм.

При закручивании винтов не рекомендуется прилагать слишком большие усилия. Корпус развертки может треснуть.

Важные правила и особенности развертывания отверстий

1. Для чернового развертывания припуск составляет 0,1–0,15 мм, для чистового — 0,1–0,05 мм.
2. Финишное развертывание проводится плавно. Уменьшение подачи повышает качество обработки. При чистовом развертывании устанавливают небольшие обороты.
3. При развертывании отверстий необходимо использовать СОЖ. При обработке чугунных деталей применяют керосин или сжатый воздух.
4. Для повышения эффективности обтачивают прилегающие торцевые поверхности деталей. В этом случае при развертывании задействуются все режущие кромки инструментов.
5. Из обработанных отверстий развертки необходимо извлекать плавно. Обратное вращение недопустимо.
6. Для контроля точности рекомендуется использовать нутромеры и калибр-пробки.

Советы по уходу за развертками, правила хранения инструментов

1. Необходимо оберегать инструменты от контактов с водой и влажным воздухом.
2. Помещение для хранения должно быть отапливаемым.
3. Размещать развертки рекомендуется в закрытых боксах. Идеальный вариант — индивидуальный тубус для каждого инструмента.
4. После каждого использования нужно очищать развертки от прилипшей стружки и смазки.
